一路通16E1+4路百兆网络光端机
一：概述
一路通16E1+4路百兆网络光端机采用自主知识产权的大规模集成电路，应用时分复用技术，将以太网信号和E1信号混合编码后在一对光纤上传输。实现10/100M以太网业务和E1业务混合传输。该机采用19英寸、1U机框设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。
二：主要功能与特点
提供1个光接口（155M）；
提供4路10/100M自适应以太网口，全双工/半双工自适应；以太网口支持逻辑隔离；
提供16路E1业务口 ，全数字时钟恢复和平滑锁相技术；
电源为DC-48V,DC+24V,DC-24V，AC 220V等；
提供完善的本端/对端告警监控，三色灯指示；
支持本端/远端E1支路环回；
无中继传输距离大于20公里，最大120公里,可提供单纤。
三：技术指标
1：光接口（双纤）
波 长：1310nm（标准机型）或1550nm
发送功率：≥－15dBm
接收灵敏度：≤-30dBm(BER≤10-11)
接口方式：FC（标准机型）或SC以及单纤
2：E1接口
设备有16路E1接口，符合G.703建议
速率：2048Kb/s ±50ppm
码型：HDB3
阻抗：75Ω（非平衡）或120Ω（平衡）
抖动：符合G.742 G.823建议
输入口允许衰减： 0～6dB
接口：BNC接口
3：以太网接口
² 支持线速10Base-T/100Base-T,全双工/半双工 自适应
² 符合IEEE802.3/IEEE802.3u标准
² 使用标准RJ45插头
4：电源
² 采用双电源供电，互为热备份，也可只用单一电源
² AC: 220V
² DC: －48V
² 允许输入电压波动范围：±20%
² 整机功耗 ＜15W
5：工作环境
² 工作温度： 0～45℃
² 相对湿度： ≤95%（25℃时）
² 大气压力： 70～106Kpa

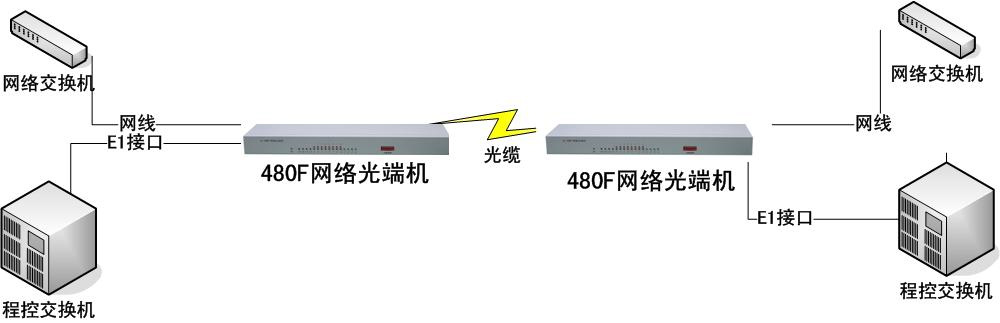

四：典型应用
